Лазерный гравер G-MARK Expert
Полностью готовое рабочее место оператора со столом и мощным промышленным ПК. Акцент при проектировании и производстве был сделан на надежность и ремонтопригодность при нагрузках в цикле 24/7. Мощность излучателя до 120 Вт.
- Тип исполнения: напольный
- Рабочее поле: до 600х400 мм
- Глубина маркировки: до 3 мм
- Мощность излучателя: 20, 30, 50 Вт
- Скорость маркировки: до 15 000 мм/сек
- Обрабатываемые материалы: металлы и сплавы, пластики, резина, кожа, бумага, стекло, дерево, картон, камень и керамика
О товаре
Полностью готовое рабочее место оператора со столом, мощным промышленным ПК и поворотным устройством. Оснащается по запросу лазерными источниками: иттербиевым волоконным, УФ или СО2. Ресурс лазерного излучателя до 100 000 часов и скорость маркировки до 15 000 мм/сек. Поле обработки до 600х400 мм.
Общий срок службы 10 лет.
Оснащается мощным и современным программным обеспечением «GrosseMARK Software 3.0». Уже в базовой комплектации вам будет доступен следующий функционал:
- Встроенный алгоритм анализа и прогноза временных затрат на маркировку позволит вам еще перед маркировкой понимать время на обработку одного изделия и прогнозировать загрузку;
- Система удаленной диагностики работы оборудования — для удобной и быстрой техподдержки;
- Модуль для встраивания в интернет вещей предприятия и синхронизация с другим оборудованием на производстве в рамках системы «Умная фабрика».

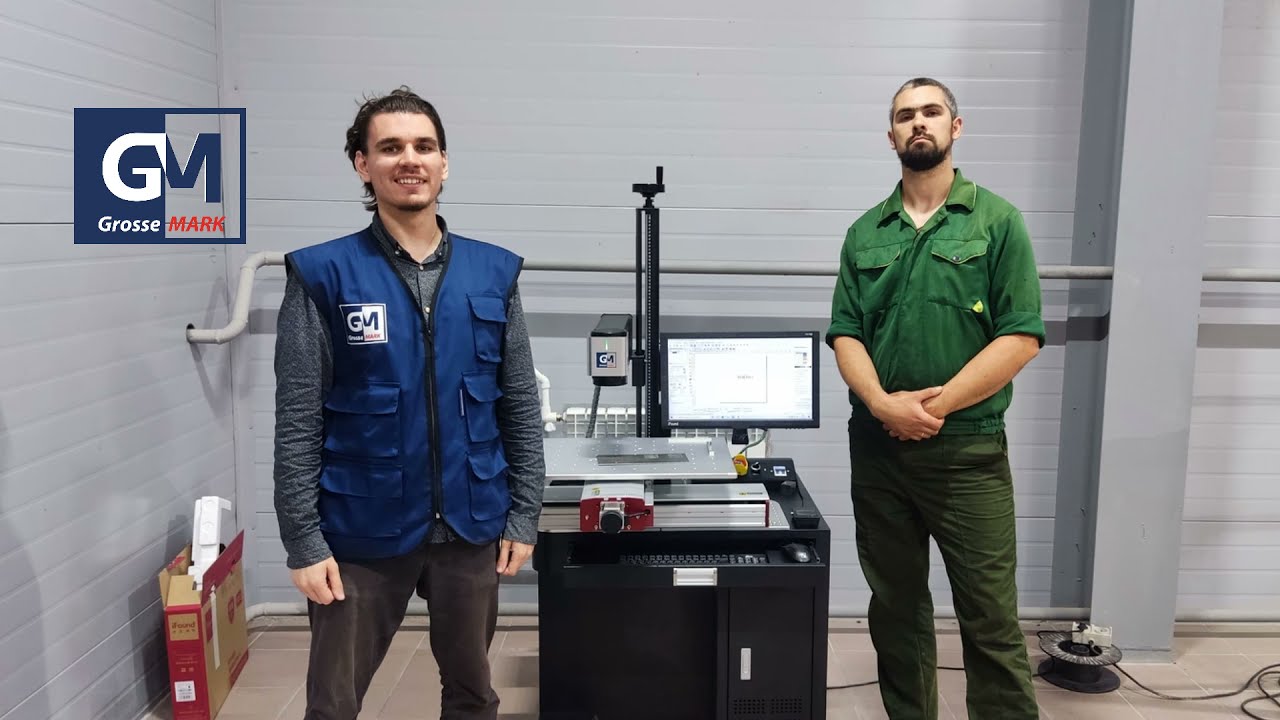

Видеообзор
|
Общие характеристики лазерного источника |
|
|
Лазерный источник |
Иттербиевый волоконный лазер Raycus |
|
Длина волны |
1064 Нм |
|
Выходная мощность |
20 Вт (опционально 30, 50 Вт) |
|
Энергия в импульсе излучения |
До 1 мДж |
|
Частота следования импульсов |
20-80 кГц (в зависимости от мощности) |
|
Общие характеристики маркирующего модуля |
|
|
Линза, фокусное расстояние |
163 мм (для стандартной линзы с полем 110х110 мм) |
|
Сканирующее устройство |
2-х осевой гальванометрический сканатор JCZ |
|
Размер поля маркировки |
110 x 110 мм (опционально 65х65, 220х220, 300х300 мм) |
|
Разрешение |
До 1200 dpi (в зависимости от линзы) |
|
Скорость маркировки |
До 15 000 мм/сек |
|
Скорость написания |
Более 450 букв/сек (размер буквы 1 мм, буква простая векторная контурная) |
|
Погрешность по полю 100×100 мм |
Не более ±100 мкм |
|
Дополнительная погрешность маркировки по полю 100×100 мм при отклонении от положения фокуса |
До 600 мкм на 1 мм отклонения на стандартной линзе |
|
Допустимое отклонение фокусировки |
До 1,5 мм |
|
Программно-аппаратное разрешение |
1,6 мкм |
|
Размеры сканатора |
118 x 98 x 100 мм |
|
Светодиоды системы фокусировки |
2 шт., в корпусе сканатора |
|
Высота подъема маркирующего модуля |
До 800 мм |
|
Характеристики управляющего компьютера |
|
|
Процессор |
Intel Celeron G4930 3.2 ГГц, 2 ядра |
|
Оперативная память |
DDR3-1600 8 Гб |
|
Материнская плата |
Maxsun H310CM-V3H |
|
Постоянное запоминающее устройство |
120 Гб SSD |
|
Блок питания |
RM400, потребляемый ток 3.5 А |
|
Корпус |
Промышленный, под 19-дюймовую стойку, высота 4U |
|
Охлаждение корпуса |
1 вентилятор х 120 мм |
|
Разъемы |
2x USB 3.0, 4x USB 2.0, RJ-45, HDMI, 2x PS/2, VGA, 3x Audio |
|
Общие характеристики |
|
|
Охлаждение |
Автономное принудительное воздушное |
|
Электропотребление |
~1х220 В, 50Гц, 0,6 кВт |
|
Маркируемые материалы |
Металлы, пластики, окрашенные материалы, резина и другие |
|
Программное обеспечение |
EzCad2 |
|
Операционная система |
MS Windows 10 |
|
Разъемы на корпусе |
USB 2.0, РС2, РС4, PC3 |
|
Подсветка рабочей зоны |
Светодиодная, на гибком кронштейне |
|
Органы управления |
Выключатель излучателя, выключатель сканатора, общий аварийный выключатель, кнопка включения компьютера, кнопка перезагрузки компьютера, рукоятка управления осью Z, автоматический выключатель питания, выключатель подсветки рабочей зоны |
|
Количество светодиодов подсветки |
3 |
|
Общий вес комплекта |
90 кг |
Комплектация
| № | Фото | Описание | Кол-во |
|---|---|---|---|
| 1. | Cтойка лазерного коллиматора (рабочей высотой 800 мм), сканирующей головкой со стандартным объективом F160 (110х110 мм), с рабочим столом и встроенным приводом перемещения головки по оси Z. Рабочий стол имеет 30 резьбовых отверстий для крепления различной техоснастки | 1 | |
| 2. | Лазерный модуль. Иттербиевый волоконный лазер, блок питания, кнопка экстренной остановки, ключ включения лазерного комплекса |
1 | |
| 3. | Интегрированный промышленный ПК с монитором | 1 | |
| 4. | Поворотное устройство (патрон 80 мм) | 1 | |
| 5. | Защитные очки. Защита оператора от лазерного излучения (λ= 1064 нм, ОП4+), в индивидуальном защитном чехле | 1 | |
| 6. | Педаль оператора для дистанционного запуска процесса маркировки. Автоматизация процесса маркировки | 1 | |
| 7. | Флэш-накопитель с ПО «GrosseMARK Software 3.0». (Русский язык) | 1 | |
| 8. | Комплект соединительных кабелей | 2 | |
| 9. | Технический паспорт | 1 | |
| 10. | Руководство по эксплуатации на русском языке с иллюстрациями и подробным описанием режимов работы лазера | 1 |
Область применения
У оборудования широкая область применения
